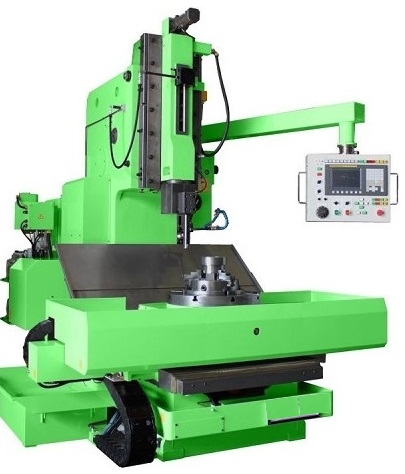

日本精密大型插床-CNC內孔鍵槽加工機
| 規格表 | 280型 | 360型 | 500型 | |
| 滑台 | 最大衝程 | 280ｍｍ | 360ｍｍ | 500ｍｍ |
| 衝程数 | 20~50,40~95 | 20~50,40~95 | 10~25,20~60 | |
| 鉋頭位置調整距離 | 260ｍｍ | 325ｍｍ | 450ｍｍ | |
| 鉋頭傾斜角度 | 10° | |||
| 床台 | 工作台直径 | φ460ｍｍ | φ560ｍｍ | φ800ｍｍ |
| 工作台最大乘載重量 | 400㎏ | 1000㎏ | 2500㎏ | |
| 移動量 | 左右移動距離 | 400ｍｍ | 500ｍｍ | 600ｍｍ |
| 前後移動距離 | 450ｍｍ | 600ｍｍ | 700ｍｍ | |
| 刀具台下面・工作台間 | 225~765ｍｍ | 200~800ｍｍ | 300~1250ｍｍ | |
| 支柱前面・工作台間 | 320~770ｍｍ | 420~1040ｍｍ | 5500~1030ｍｍ | |
| 刀具・支柱間 | 470ｍｍ | 650ｍｍ | 800ｍｍ | |
| 馬達 | 鉋頭驅動用馬達 | 3.7kw/5.5kw | 3.7kw/5.5kw | 5.5kw/7.5kw |
| 進刀軸用馬達 |
X:1.4kw Y:1.4kw C:2.5kw |
X:1.4kw Y:1.4kw C:2.5kw |
X:2.5kw Y:2.5kw C:3.0kw |
|
| 潤滑油用馬達 | 0.1kw | |||
| 切削材用馬達 | 0.18kw | |||
| 精度 | 定位精度 | X,Y:±0.010ｍｍ C:±30” | ||
| 往覆定位精度 | X,Y:±0.005ｍｍ C:±10” | |||
| 機械 | 淨重量 | 3.1ｔ | 6ｔ | 9.5ｔ |
| 尺寸(深x寬x高) | 2500x2200x2600 | 2720x2380x3080 | 3720x3000x3600 | |
| 標準配備 | 選配 | ||
|
鉋頭上限停止装置 鉋頭低速寸動装置 刀具逃離装置 工作台夾緊装置 |
切削油装置 自動集中潤滑給油装置 敷板、水平調整螺絲 螺母 工具箱、工具類 |
插削刀具 插銷刀具夾頭 中心定位感測器 刀具研磨機 VS-4G 油圧式刀具物台刀具逃離装置 |
照明装置 自動電源断 信號燈 |

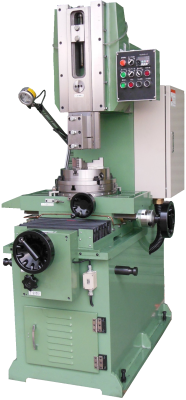

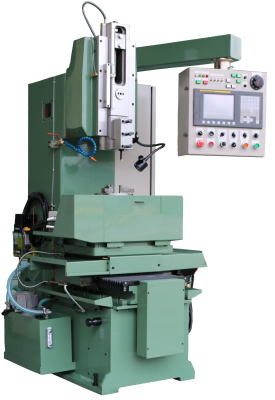

日本精密插床 小型內孔鍵槽加工機  |
| 仕様 | 200S型 | 200型 |
標準配備 1.自動進刀装置 2.鉋頭上限停止装置 3.刀具逃離裝置 4.自動集中潤滑給油装置 5.零切削装置 6.工具箱、工具類 |
|
| 最大衝程 | 200mm | 200mm | ||
| 衝程数 | 26∼80 | 26∼80 | ||
| 鉋頭上下調整 | 200mm | 200mm | ||
| 最大使用可能夾頭 | 10インチ | 10インチ | ||
|
支柱到工作台中心 的距離 |
250-480mm | 250-480mm | ||
| 刀具頭・工作台間 | 350mm | 350mm |
選配 1．切削油装置 2．插削刀具 3．刀具夾頭 4. 定心裝置 5.信號燈 6.手動式傾斜台付工作台 |
|
| 工作台直徑 | 200mm | 315mm | ||
| 刀具・支柱間 | 320mm | 320mm | ||
| 工作台 | 左右移動距離 | 210mm | 210mm | |
| 前後移動距離 | 230mm | 230mm | ||
| 自動進給量 |
毎一行程 0∼0.25mm |
毎一行程 0∼0.25mm |
||
| 馬達 | 3.7kw | 3.7kw | ||
| 淨重量 | 1.5ｔ | 1.2ｔ | ||
| 尺寸（深×幅寬×高） | 1250×1080×2100 | 1450x840×1850 | ||
