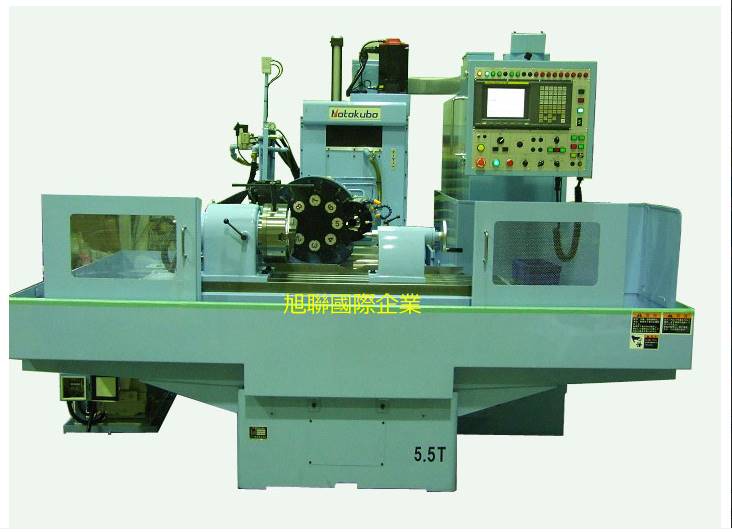

CNC 3軸鍵槽加工機

MH-SVKF





CNC 3軸鍵槽銑削加工機附自動換刀機構。

內建式馬達可以高速重初削,一次進刀切削到必要的深度橫向進給完成鍵槽銑削加工。

日本元久保工作先端技術的結晶。

鍵槽銑削高速加工機。

旭聯國際企業代理。


CNC 3軸鍵槽銑削機附ATC


可精加工熱處理後的鍵槽,去除熱處理的變形量。

元久保CNC3軸鍵槽銑削加工機附ATC


















































高剛性主軸頭,強力重切削。 ATC自動換刀,NC分度,節省工程更換時間。



機種 MH-SVKF



工作台左右動軸 ①左右動行程(標準機型的時候)                                                  600mm
(X軸) ②進給速度                                                                           0~8000mm/min
③快送速度                                                                              8000mm/min
④最小設定單位                                                                            0.001mm

刀具頭上下動軸 ①左右動行程(標準模型的時候)                                                      ±50mm
(Y軸) ②進給速度                                                                           0~3000mm/min
③快送速度                                                                              3000mm/min
④最小設定單位                                                                            0.001mm

主要進給軸 ①進給行程                                                                                320mm
(Z軸) ②進給速度                                                                           0~8000mm/min
③快送速度                                                                              8000mm/min
④最小設定單位                                                                            0.001mm

ATC交換臂軸 ①進給速度                                                                           0~3000mm/min
(W軸) ②快送速度                                                                              3000mm/min

機械尺寸 ①地面到工件中心的高                                                           約1100mm
  ②長X寬X高                                                     約3000 X 3600 X 1900mm
③機械重量                                                                              約4000KG

制御裝置 CNC制御裝置                                                                           FANUC   0i  MD

主要電動機 ①主軸用內建馬達(SPAB112S/20000I)                                        11kw
  ②X軸用馬達(AC伺服馬達)                                                        β is 12/2000 1.4kw
  ③Y軸用馬達(AC伺服馬達)                                                      β is 22B/2000 3.0kw
