HURTH SRS400 Shaving Cutter Sharpener，
SHAVING CUTTER SHARPENER，刮齒刀磨銳機，刮齒刀研磨機，
HURTH SRS400 NC化4軸~10軸.
特長
1.
以高剛性的驅動部和0.1
μ全軸CNC控制實現圓滑的齒形高精度的往復精度。
2.
採取三和精機獨自的對話程式及特殊的進刀控制實現了操作容易化。
3.
工程更換時間從資料叫出到完了大幅短縮到儘需要1分鐘的時間。
4.
加工的DATA、齒形DATA的管理及齒形形狀的繪圖在CRT螢幕上做一元化的處理。

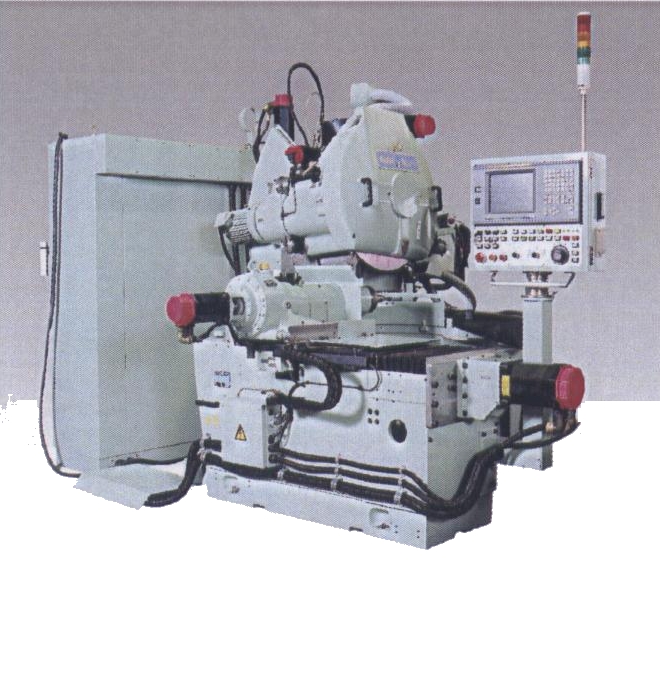

HURTH SRS400
8軸NC高精度仕様機(OPERTION)
齒形研磨機和8的名稱
NC軸機能
軸名稱
床台進給
V軸
主軸台回轉
C軸
外形成形和齒面成形
Y，Z軸
砂輪移動
W軸
○支柱旋轉和強力夾緊
A軸
○
砂輪台上下進給
X軸
○
砂輪台旋轉
台
和強力夾緊
B軸
＊
軸名稱依要求做變更
。
＊
○
高精度仕樣對應部
設 備 仕 様
模 數
1 ∼ １２
齒 數
１３ ∼ ２４０
刮齒刀外徑
１７０ ∼ ２５０mm
刮齒刀內徑
６３．５mm
齒 寬
５２．４mm
螺 旋 角
± ３０°以內
壓 力 角
５° ∼ ２１°
模 數
２．５
齒 數
８９
壓 力 角
２０
螺 旋 角
１３
齒 寬
４６
加 工 精 度
