珠擊加工條件與管理方法:

珠擊加工時，一般是以1．珠擊強度2．覆蓋率3．被加工物的質變等來進行管理，而珠擊強度與覆蓋率是決定珠擊加工的條件，因此是作為珠擊加工的一個基準。

珠擊高度是以經由測試片(試驗板)、固定器具、阿爾曼珠擊高度測定器來做檢查工作。

覆蓋率, coverage, 的正確名稱是凹痕面積覆蓋率或目視覆蓋率，它是由被加工面積與珠擊凹痕面積以百分比所求得的比率。

試驗板有C,N,A 3種厚度的順序C為最厚。almen strip, almen test strip, 寬19mm,長76mm,硬度HRC46~50

阿爾曼珠擊高度測定器，almen gage, 有類比式和數值式2種。arc height, 測試片(試驗板)的彎曲度。

　

　

　

　

　

　

　

　

　

　

覆蓋率, coverage

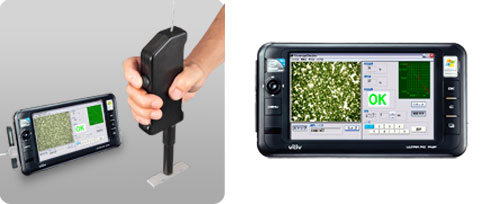

SHOT PEENING Coverage Checker,珠擊覆蓋率檢查儀

　

自動判定OK/NG, 可以列印珠擊覆蓋率結果,可將結果儲存到電腦的硬碟。

　

　

　

　

　

　

　

　

　

阿爾曼珠擊高度測定器, Almen gage, Almen Strip, Almen Strip Holder
Almen Strip Holder
Almen Strips

阿爾曼試片

珠擊試片

A-3,A-2,A-1,A-1S

N-3,N-2,N-1,N-1S

C-3,C-2,C-3,C-1S

航太用珠擊試片

　

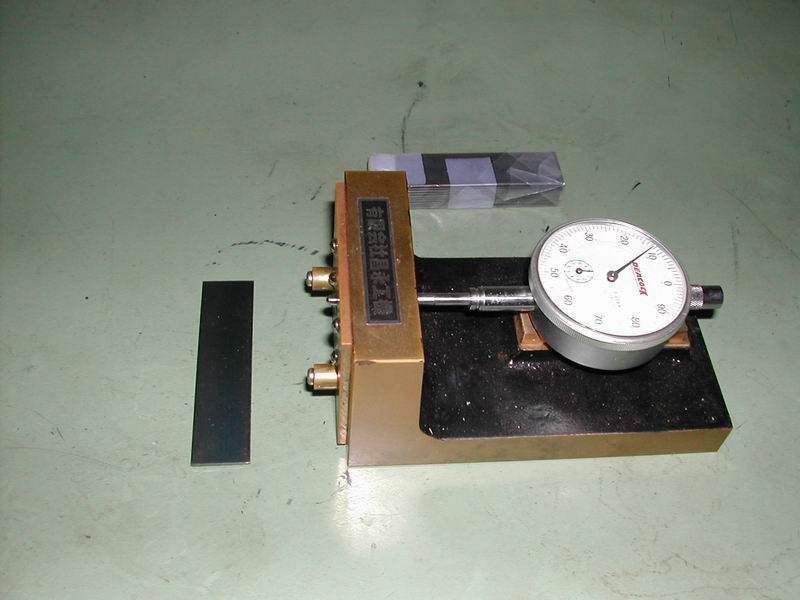

珠擊高度測量規-類比式 almen gage

珠擊測試片

　

　

數值式 almen gage

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

噴砂機，噴洗機，珠擊機，動力葉片噴洗機，SAND BLAST,SHOT BLAST, AIR BLAST,Shot Peening,Steel Grit,Steel Shot,AIR PEENING, almen gage, almen test strip, arc height, 日鑄，NICCHU, 旭聯國際企業

arc height, 測試片(試驗板)的彎曲度
