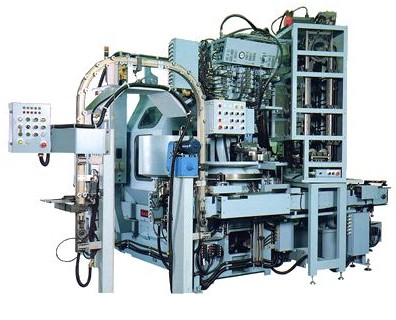

KASHIFUJI滾齒機械KN151

~已更改為KN152機型~

　



　		 KN151


CNC滾齒機

利用KN150的特長無論是內孔類工件

還是長的軸類工件使用各種滾刀可以

做完全乾式切削所新開發出環保型滾齒機。
特長
　

    　
  • 以完全乾式切削為主眼加強主要骨架的剛性、實現了主軸及各進給軸的高速化、
    熱剛性的提昇及低噪音化。
    　
  • 由於是乾式切削所以切屑使用空氣噴射處理、更加快速、更加確實。
    　
  • 頂心支持臂採用電動昇降裝置做為標準附屬對於各種工件的操作性擴大。
    　
  • 可以乾濕式切換加工。

  • 　

    ■ 精度向上

    　



    自信和信賴的高精度

    床台背隙消除裝置(標準附屬）

    　

    採用分割蝸桿作為床台背隙消除裝置。如下圖已有實績而且簡單的分割蝸輪桿可安定的加工大型工件和逆切的切削(滾刀和工件的螺旋角為反向上)(日本專利NO.1264308)

    　

    　




    　■ 機能向上

    　

    　

    床台同期裝置的機能向上。

    　

    本公司新開發獨自的滾刀和床台的齒數分割補正和斜齒輪切削的差動補正等所構成控制同期運轉的高精度同期裝置高度實現了無故障以及機能向上。因達到自我診斷的充實對於維護可以絕對信賴。還有使用新的補機能大幅提昇演算速度的高速化(以往的3倍)

    。

    　

    　



    齒筋精度補正

    齒型精度補正機能概念

    　



    　■ 操作性向上

    　

    　



    床台同期裝置的機能向上

    　

    因使用絕對記憶不需再做原點復歸的操作，

    達到更加的簡易化。

    操作盤吊錘化、
     再小型化到1/2、實現操作性向上

    　

    使用軟鍵等大幅小化操作盤、操作極為輕鬆、還有不必要可以收藏的構造、佔地空間變得更小。

    　

    　
仕様


　

■KASHIFUJI KN 151NC 標準仕樣 　
　 　
能力 　
可切削的最大外徑 150  mm
 切削最大節距 模數    4
滾刀鞍座垂直移動距離 400  mm
 滾刀軸最大傾斜角度  ±45°
可切削的齒數 4~1000
床台最高回轉速度 150  min-1
　 　
作業範圍 　
滾刀與床台的中心距離 15~150  mm
床台上面直徑        190  mm
床台上面和支持頂心的距離 190~800 mm
　 　
滾刀 　
能夠安裝滾刀直徑×長度 130*180  mm
刀桿安裝部的錐度      NT40
滾刀位移距離         150  mm
　 　
 切削速度及進給速度 　
 滾刀軸回轉速度 100~1330  min-1
垂直進給量                  0.01~10     mm/T.rev
水平進給量 0.01~10     mm/T.rev
水平急速進給速度(X) 7500           mm/min
滾刀位移進給速度(Y) 1687           mm/min
垂直急速進給速度(Z) 6000           mm/min
滾刀軸旋轉速度(A) 600             deg/min
最小設定單位 0.001           mm(deg)
　 　
電裝 　
總電力 25 KVA
主電動機  AC主軸馬達                    5.5 kw    連續定格
　 　
所需要佔地面積及質量 　
佔地面積  長*寬 1875*2475  mm
機械高度 2550            mm
本機重量 7500             kg


　
　
                標準 附屬裝置                                                                                                            特別 附屬裝置

　

　

　

　

　

　


　

　

　


　

 　

　

　


　

　

　

　

　

　

　

　

　

　
